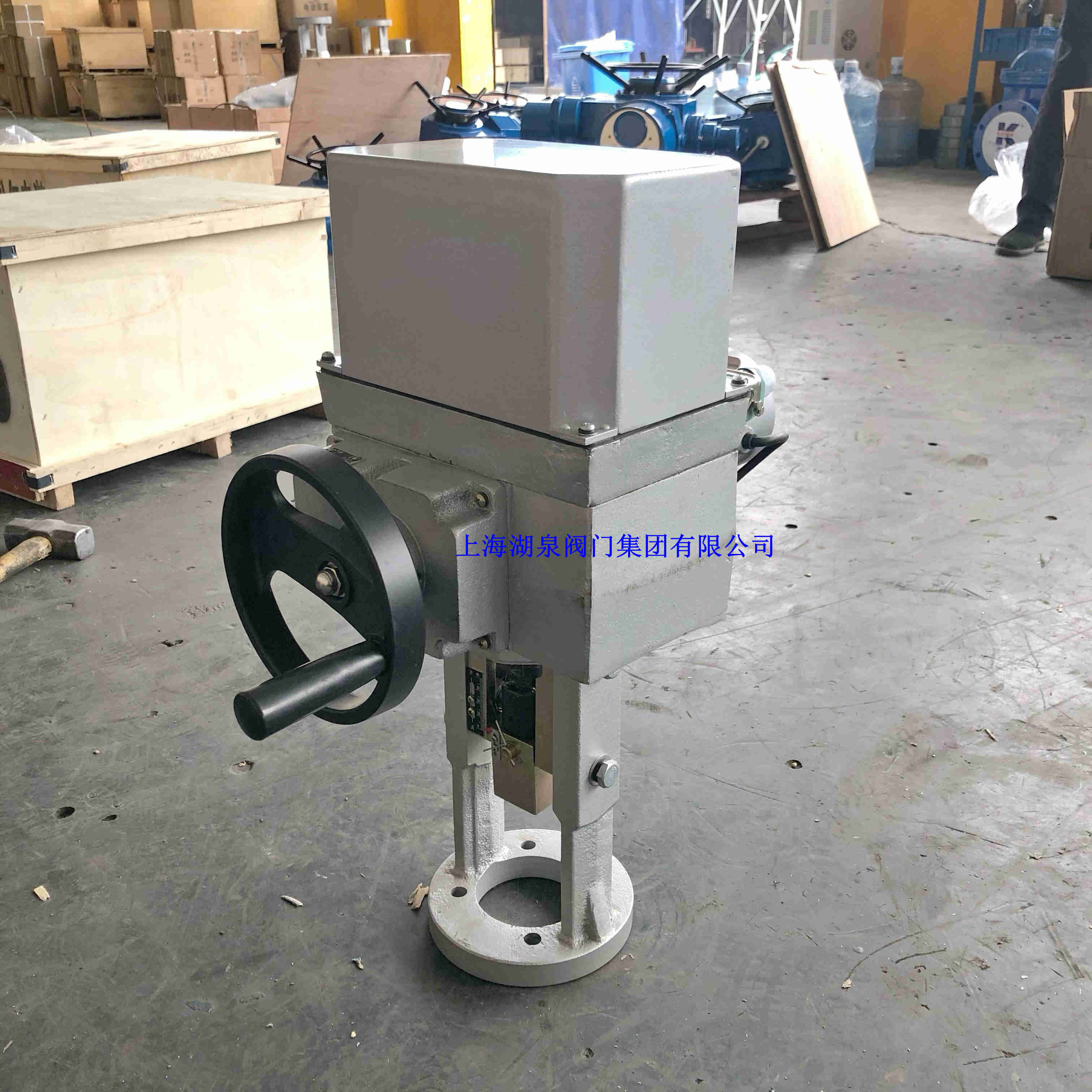

一、skz-310a直行程電動執行器說明書
上海湖泉閥門集團有限公司SKZ型系列電動執行器是機電一體化產品，由單片微處理器和外圍芯片組成控制單元，接受標準信號，經CPU運算處理后，直接帶動調節閥位移的執行機構。執行機構各安裝尺寸及力矩達到原標準型號一致，用戶不需另外設計尺寸．廣泛應用于發電、冶金、石油、化工、輕工等行業。
二、skz-310a直行程電動執行器特點
1、采用4位高亮度LED數碼管，可以準確而又清晰顯示運行狀態及報警信息
2、調節無需開蓋，通過操作面板就可以實現，操作簡單易懂
3、需配上輸入信號線及單相交流電源，即可控制運轉。無需配伺服放大器
4、控制過程中設有斷信號設定功能
5、位置發送器采用齒輪式傳動，確保限位可靠準確
6、電路采用環氧樹脂封裝的模塊結構并經高低溫老化，確保穩定可靠
三、skz-310a直行程電動執行器型號說明
SKZ-310(H)
SK：機電一體化型 Z：直行程 310：輸出力
H：有“H”為戶外型；無“H”為標準型(選擇項)
四、skz-310a直行程電動執行器技術參數
項目名稱 SKZ標準型(不帶H) SKZ戶外型(帶H) 控制
機構輸入信號 4-20mAdc；0-10VDC；1-5VDC；低電平開關量 反饋信號 4—20mAdc 死區 0．4％—3％ 基本誤差 ±2．5％ 回差 ≤1．5％ 限位 開側，閉側 開度檢測 精密導電塑料電位器
動力動力 220V，50Hz 驅動電機 伺服電機 附屬機構 加熱器 選擇件 手動機構 手輪 安裝
條件環境溫度 無加熱器—25℃～+70℃ 相對濕度 <95％ 環境氣體 無腐蝕性氣體 接線口 十四線插頭 接線柱 防護等級 IP65
型號與規格
型號額定負載
(N)額定行程
(mm)全行程時間
(S)額定電流
(A)質量
(Kg)SKZ-310 4000 10 8 0.65 50 16 12.5 25 20 30 24 SKZ410 6400 18 16 0.65 50 30 24 40 32 60 50 SKZ-510 16000 30 16 1.5 95 50 30 60 40 100 60
SKZ-610
25000 30 16 2.5 110 50 30 60 40 100 60
