偏心蝶閥閥門首頁 > 產品展示 > 蝶閥 > 偏心蝶閥 >

產品名稱：d943h—25 dn350 電動法蘭三偏心蝶閥[ 2021-09-03 ]

訂購熱線：021-64162222
訂購傳真：021-62677999
質量穩定：實行全過程質量監控，細致入微全方位檢測！
價格合理：高效內部成本控制，減少了開支，讓利于客戶
交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
  • 產品介紹
  • 規格尺寸
  • 結構圖片

  • 一、d943h—25 dn350 電動法蘭三偏心蝶閥產品概述

    上海湖泉閥門d943h—25 dn350 電動法蘭三偏心蝶閥采用三偏心結構，閥座與碟板密封面均采用不同硬度和不銹鋼制作，具有良好的耐腐蝕性，使用壽命長，本閥具有雙向密封功能，產品符合國家GB/T13927-92閥門壓力試驗標準。第1個偏心：閥軸位于閥板軸后面，使得密封能夠完全緊密環繞接觸整個閥座。第2個偏心：閥軸中心線偏離管道和閥門中心線，這就免受閥門開啟和關閉的干擾。第3個偏心：閥座錐體軸偏離閥軸中心線，這樣可以在關閉和開啟過程中消除摩擦作用，并且實現環繞整個閥座的均勻一致的壓縮密封效果。該三偏心蝶閥巧妙的把三偏心都放在了閥板上，在閥板的外邊緣采用部分外球面結構。此結構需使用自行設計的簡單夾具在數控機床上完成，外偏心球面經拋光 處理達到粗糙度Ra0.4，球面鍍鉻或堆司太萊合金，硬度達到HRC45～60。把偏心角放在閥板上，閥座用壓圈壓在閥體上，解決了普通三偏心蝶閥加工中遇到的困難，閥體、閥板、閥座配對使用不能互換，損壞之后維修成本過高等一系列問題 ，且所有零件模塊化，庫房管理簡單，加工簡單、維修方便，降低備件成本。上海湖泉三偏心蝶閥適合制作大口徑閥門，可以廣泛應用到石油的輸送管道切斷，冶金鋼廠，煤氣總管道調節、切斷，化工冶煉裝置介質調節切斷，水處理設備進、出水調節切斷，熱電站的冷卻水系統，天然氣，堿液，海水、酸液等行業中。

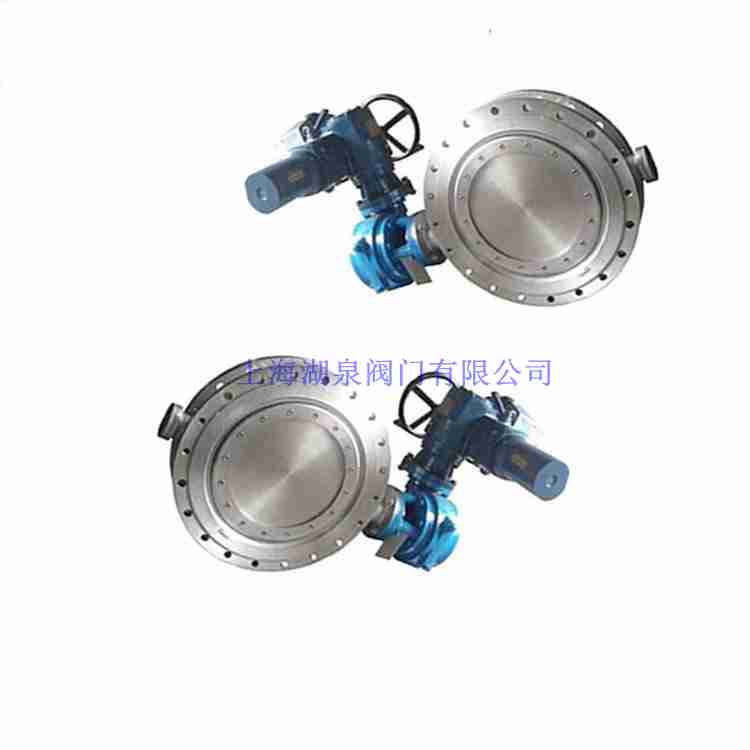

    d943h—25 dn350電動蝶閥

    二、d943h—25 dn350 電動法蘭三偏心蝶閥產品概特點

    1、蝶板密封圈為硬層疊式金屬片，具有金屬硬密封和彈性密封的雙重優點，該蝶閥無論在低溫和高溫情況下，均具有優良的密封性能。
    2、d943h—25 dn350 電動法蘭三偏心蝶閥采用偏心結構，閥座與蝶板幾乎無摩擦，具有越關越緊的密封功能。
    3、閥體密封面，采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
    4、結構獨特，操作靈活、不受介質壓力的高、低影響，密封性能可靠，使用壽命長。
    5、d943h—25 dn350 電動法蘭三偏心蝶閥耐高溫、耐腐蝕。

    三、d943h—25 dn350 電動法蘭三偏心蝶閥產品主要零部件材料

    零件名稱 材料
    閥體 鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
    蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼
    密封圈 不銹鋼、聚內脂、抗磨材料
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 柔性石墨

    四、d943h—25 dn350 電動法蘭三偏心蝶閥技術參數

    公稱壓力
    MPa    		 強度試驗
    MPa    		 密封試驗
    MPa    		 試用溫度
    °C    		 適用介質
    1.0 1.5 1.1 600°C 水、蒸汽、煤氣、油類、熱空氣、腐蝕性等介質
    1.6 2.4 1.76
    2.5 3.8 2.75
    4.0 6.0 4.4



  • 公稱通徑DN(mm) 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000
    額定流量系數Cv 110 180 232 368 656 1000 1760 3390 4730 6700 8900 10500 14800 20500 31000 43000 55600 70700
    允許壓差(MPa) ≤ 公稱壓力
    動作范圍 0～90°
    泄露量 按GB/T4213-92，為Kv值的10-4
    基本誤差 ±2.5%
    回差 ±2.5%
    死區 1%
    可調范圍 50:1

    DN閥門口徑 50 80 100 125 150 200 250 300 350 400 450 500
    60°開度 80 130 240 380 650 1130 1800 2510 3300 4280 5440 6760
    90°開度 160 265 490 770 1350 2350 3640 5020 6900 9030 11950 14000
    DN閥門口徑 600 700 800 900 1000 1100 1200 1300 1400 1600 1800 2000
    60°開度 9710 13620 17890 22190 25990 32500 38800 45500 51400
    90°開度 2060 27880 36540 44950 57630 67700 600 96600 109600

  • d943h—25 dn350 電動法蘭三偏心蝶閥

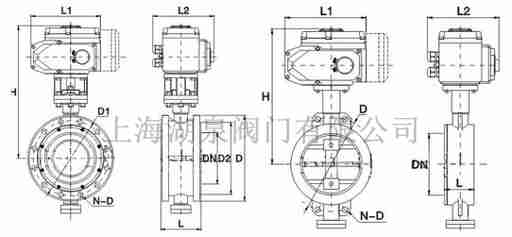

                        電動法蘭三偏心蝶閥結構圖                              電動對夾式三偏心蝶閥結構圖
